ステンレスの絞り加工|SUS絞り加工性

絞り加工とは? What is Drawing Compound?





絞り加工とはプレス加工のひとつで、一枚の金属の板をプレス機にセッティングした金型にて絞り込み(圧縮し)凹状に加工し、繋目の無い容器形状に成形する技術です。円筒絞り、角絞り、異型絞りなど金型仕様を変えれば様々な形状を作り出すことができます。絞り加工はプレス加工の種類の中で最も金型の設計が難しいと言われています。また、金型・機械・加工条件などのバランスがうまくかみ合ってこそ、シワやひずみ・割れの無い絞り加工を実現する事が出来ます。



ステンレスの種類



マルテンサイト系 SUS410 SUS420 etc マルテンサイト系ステンレスは、クロムが主要成分となっているステンレス鋼です。「クロム系ステンレス鋼」に分類されます。ステンレス鋼の中では炭素の含有量が比較的多く、クロム量が少ない組成になっています。マルテンサイト系のステンレスは、質量パーセント濃度が約 11 % から 18 % 程のクロムを含有しています。

マルテンサイト系ステンレスは、焼き入れ(熱によって硬化させる加工)をする必要があります。単純に焼き入れだけをすると硬度が弱い(硬いが脆い状態)ため、焼き入れをした後に焼戻し(再加熱して硬さを調節する加工)をして、硬度を高くします。ほとんどのマルテンサイト系ステンレスは、焼戻しをした後に使用されています。

フェライト系 SUS430SUS410 etc フェライト系ステンレスは、常温でもフェライトを組織とする組成を持つステンレス鋼の一種です。フェライト系には、様々な鋼種があります。クロムの他に、モリブデンや銅など様々な合金元素が性能向上のために添加されています。代表的な鋼種のフェライト系ステンレスは、クロム含有量が約18 %程です。

メリットは、ステンレス鋼の中で比較的安価な点です。耐食性は、マルテンサイト系よりも高いです。フェライト系には、合金元素の物を加えたり、高純度にしたりすることで、さらに耐食性を高めたものもあります。フェライト系ステンレスは安価で耐食性も高いため、自動車部品や建物の内装などに使用されることが多いです。

しかし、ステンレス鋼の中では強度が高くありません。そのため強度を必要とする部品や負荷のかかる機械部品などには向きません。

オーステナイト系  SUS304 SUS305SUS316LSUS303 SUS301 SUS630 オールステン系のステンレスは、オーステナイト組織を常温でも示すステンレス鋼です。オーステナイトとは鉄に炭素などが溶け込んだ物質のことです。オーステナイト系は、高温になると強度が高くなりますが、低温でも脆くなりにくい性質を持っています。ステンレスの中では最もメジャーで、ステンレス生産量60%以上を占めています。

メリットは、他のステンレスよりも耐食性が比較的高く、溶接加工もしやすい点です。低温・高温環境でも他のステンレス鋼ほど強度低下は少ない性質を持っているため、機械部品にも幅広く使用されています。また、磁性がありません。

加工しやすいため、自動車部品や厨房の家庭用品など様々な物に加工されています。



ステンレスの絞り加工は何故難しい?

硬度が高いため処理がし難く精密で細やかな加工が求められるものだとより難易度が増します。 衝撃や熱を加え急速に冷やされることで箇所がマルテンサイト化してしまい更に硬化し割れなどの危険性や帯磁の可能性が生じます。 プレス金型のパンチ・ダイに欠けや刃こぼれが発生してしまうので他の素材に比べ定期的なメンテナンスがより必要になります。硬化することで割れやすくなってしまい、 絞り加工の場合、力のかけ方や速度に注意をしないとシワ、亀裂が入ることもあります。 弊社は独自のノウハウで加工調整、潤滑油のブレンドを得意としています。



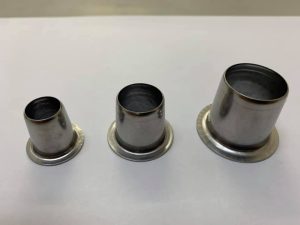

ステンレスSUSの絞り加工



ステンレス加工事例1 USBーTYPE-C SHELL  加工内容
材料 SUS316L T=0.15㎜ 金型 順送プレスにて対応

処理 バレル加工

加工事例 USBーTYPE-C SHELL



ステンレス加工事例2 吐出キャプ  加工内容
材料 SUS304L T=0.3㎜ 金型 順送プレスにて対応

処理 バレル加工

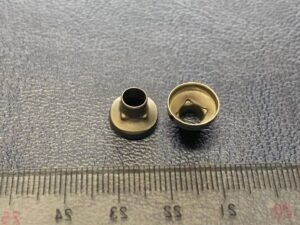

ステンレス加工事例3 DISK  加工内容
材料 SUS316L T=0.35㎜ 金型 順送プレスにて対応

処理 バレル加工

加工事例 熱交換機関連



ステンレス加工事例4 DISK  加工内容
材料 SUS305L T=0.6㎜ 金型 単発プレスにて対応

処理 バレル加工





その他加工対応材料
Cold rolled steel sheet: SPCC, SPCC, SPCD, SPCE, SPCF, SPCG
Hot-dip zinc-coated steel sheet: SGCC
Stainless steel sheet: SUS304, SUS316, SUS420, SUS430
Aluminum sheet: 1050, 1100 Pure aluminum: 5052, 5083 Al-Mg-series alloy (5000-series alloy)
Copper sheet (pure copper): Oxygen-free copper sheet (C1020P) Tough-pitch copper sheet (C1100P) Phosphorous-deoxidized copper sheet (C1201P, C1220P, C1221P)
Brass sheet (brass): C2680, C2801P
Phosphor bronze, Phosphor bronze sheets for springs: C5191P, C5210P, and others
Permalloy
Kovar 。
